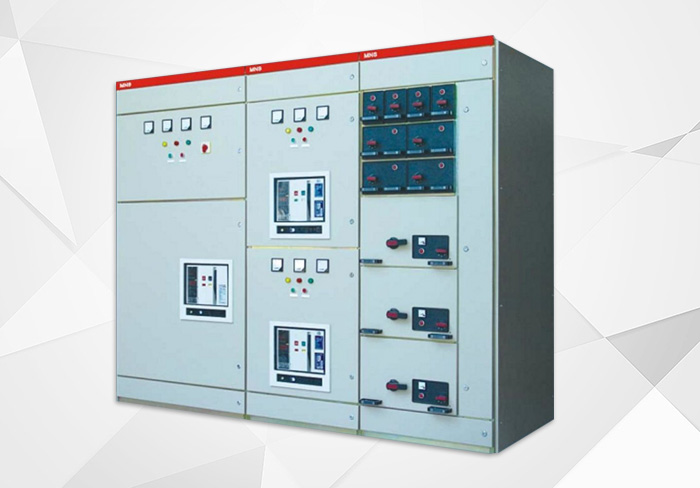

MNS 低压抽出式开关柜

本装置是一种用标准模件由工厂组装的组合式低压开关柜(以下简称装置),本装置适用于交流50~60Hz、额定工作电压660v及以下的供电系统,用于发电、输电、配电、电能转换和电能消耗设备的控制。

全国服务热线:0512 - 6546 9866 | 159 - 5008 - 8385

在线咨询




本装置是一种用标准模件由工厂组装的组合式低压开关柜(以下简称装置),本装置适用于交流50~60Hz、额定工作电压660v及以下的供电系统,用于发电、输电、配电、电能转换和电能消耗设备的控制。



本装置符合lEC439—1—1 992和国家标准GB7251.1-2013《低压成套开关设备和控制设备》及其它相关标准的要求。



使用环境:

  • l 周围空气温度不高于+40℃,不低于-50C,并且24h内其平均温度不高于+35℃.

  • l 大气条件,空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许的有较高的相对湿度,例如+20℃时为90%,但应考虑到温度变化,有可能会偶然地产生适度的凝露。

  • | 海拔高度不超过2000m。

  • l 本装置适应于以下温度运输和储存过程:-25至+55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这个极限温度下装置不应遭到任何不可恢复的损伤,而且在正常的条件下应能正常工作。

  • l 如果上述使用条件不能满足时,应由用户和制造厂协商解决。

  • l 当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议。

产品特点:

  • l 设计紧凑:以较小空间能容纳较多的功能单元。

  • l 结构通用性强,组装灵活:以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。

  • l 采用标准模块设计:分别可组装保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意选用组装。以200余种组件可以组成不同方案的框架结构和抽屉单元。

  • l 安全性:大量采用高强度阻燃型工程塑料组件,有效加强防护安全性能。

  • l 技术性能高:主要参数达到当代国际技术水平。

  • l 压缩场地:三化程度高,可大大压缩储存和运输预制件的场地。

  • l 装配方便:不需要特殊复杂工具。



基本参数:

    电气性能

  • l 额定绝缘电压 660V

  • l 额定工作电压 380V,660V

  • l 主母线最大工作电流 5500A(IP00) 4700A(IP30)

  • l 主母线短时(IS)耐受电流 100KA(有效值)

  • l 主母线短时峰值电流 250KA(最大值)

  • l 配电母线(垂直母线)最大工作电流 1000A

  • l 配电母线(垂直母线)短时峰值电流

  • l 标准型 90KA(最大值)

  • l 加强型 130KA(最大值)


    防护参数

  • l 符合IEC529 DIN40050标准

  • l IP30对大于φ2.5mm固体防护

  • l IP40对大于φ1.0mm固体防护

  • l IP54对尘埃和任意方向喷溅作防护



开关柜类型

  • l 动力配电中心柜(PC)

  • l 采用ME、F、E、M、AH系列等断路器

  • l 电动机控制中心柜(MCC)

  • l 由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。

  • l 功率因数自动补偿柜



分区设计:

动力配电中心(PC)

  • l PC柜内划分成四个隔室;

  • l 水平母线隔室:在柜的后部;

  • l 功能单元隔室:在柜前上部或柜前左边;

  • l 电缆隔室:在柜前下部或柜前右边;

  • l 控制回路隔室:左柜前上部。



分隔措施:

  • 水平母线隔室与功能单元隔室、电缆隔室之间用钢板分隔。

  • 控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑料罩壳分隔。

  • 左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。

  • 主电路与辅助电路之间设计成分隔结构,仪表、信号灯和按钮等组成的辅助电路单元、均安装于塑料仪表板上。
