主要技术参数

襄定绝缘电压    660V

蓑定工作电压    380．660V

水平母线额定电流    ≤3150A

棼定短时耐受电流(1S)  50(Eff)kA

羲定短时峰值电流    105(Max)kA

苌护等级    IP 30

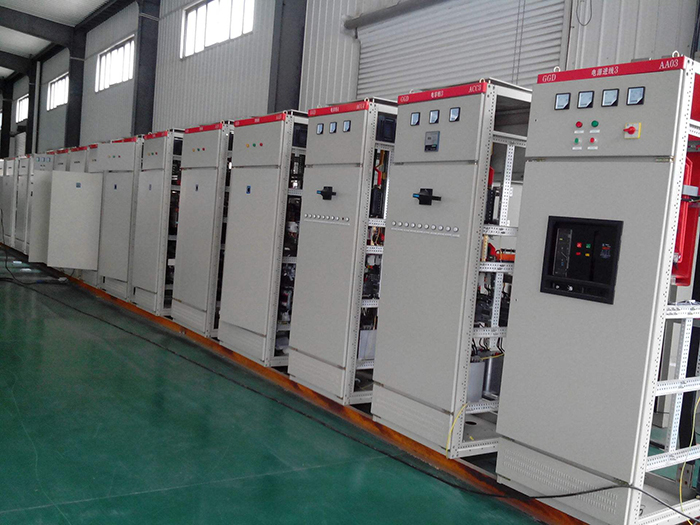

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定’性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251．1《低压成套开关设备》等标准。主电路方案

GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格）

GGD1型49个方案123个规格

GGD2型53个方案107个规格

GGD3型27个方案68个规格

辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分，GGD柜内有足够的空间安装二次元件，同时NLS还开发研制了专用的LMZ3D型电流互感器，以满足发电厂和特殊用户附设继电保护时的需要。
