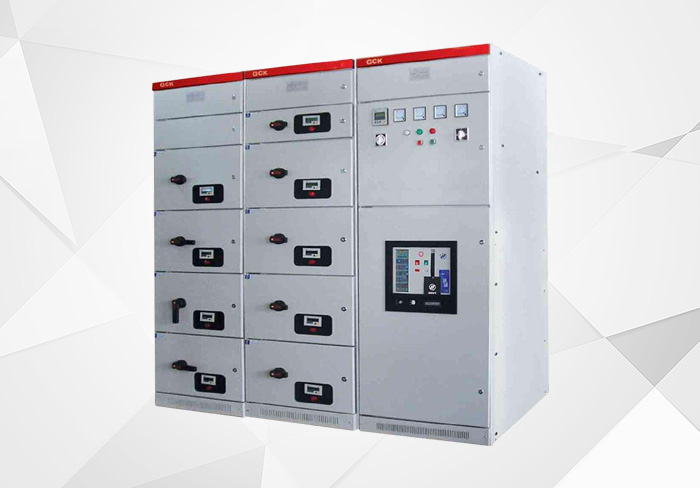

GCK低压抽出式开关柜，是一种用标准模件由工厂组装的组合式低压成套开关设备，分为动力中心柜(Pc)、电动机控制中心柜(Mcc)和功率因数自动补柜。本开关柜符合lEC439—1《低压成套开关设备和控制设备》、GB 7251《低压成套开关设备和控制设备》、JB『T9661《低压抽出式成套开关设备》等标准。

结构特征

本装置的结构是组合装配式的，其柜架由薄钢板采用特殊工艺重压成形的直枉，横档、特殊箱角、连接件、门和各种安装板全部用螺钉紧固连接而成。该种结构免除了焊接变形和应力。框架外形尺寸和零部件外形尺寸及开孔尺寸是按模数M=20mm变化的。零部件通用’l生高、适应’l生强，整个柜架挺直并具有足够的机械强度。柜架分为母线室、电缆室、组件室三个部分。

GCL：柜架后半部为母线室和电缆室，柜后中部安装水平母线，柜底安装N线和PE线均通过高强度绝缘夹固定在柜架上，出线端已用母线引出，所以用尸接电缆十分方便，柜架前半部均为组件室。
